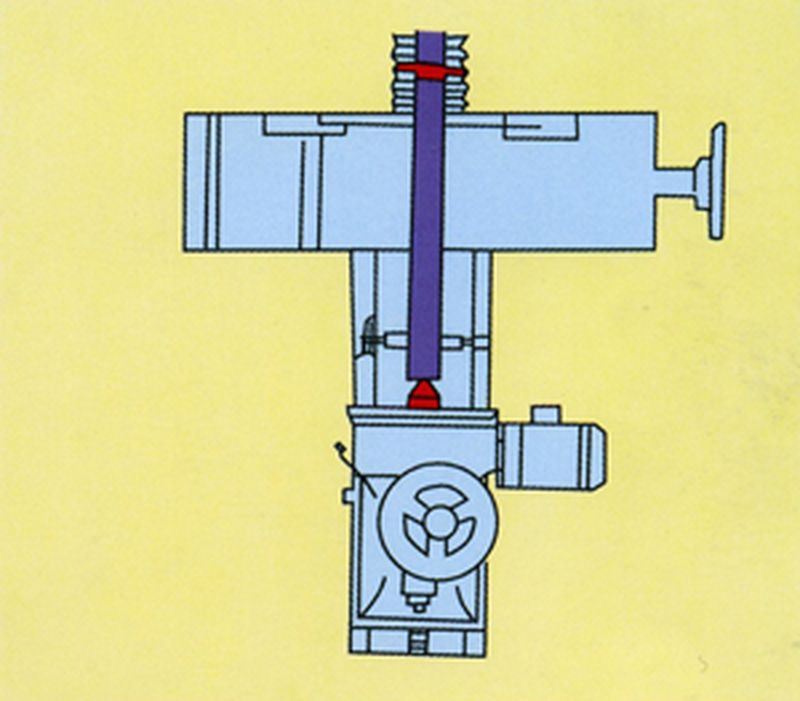

機床總體布局
本機床主要由床身、主軸箱、工件夾緊機構、傳動機構等主要部件組成。
關鍵件：床身導軌、主軸、導軌等均屬機床關鍵件，均要求采用耐磨材料、精密加工。
機床主要結構和傳動要求
1、機床床身導軌需要經過多次時效處理，耐磨性好。
2、磨軸部件足由極精密的主軸和軸承組成。并經多次時效、探傷、加工而成，在裝配中又進行精心裝配和調整，*后能在45000轉/分下穩定工作。主軸箱實現進給磨削和退回。
3、工件夾緊機構有自動定心功能。
4、砂輪修整機構沿砂輪半角母線移動，將砂輪錐面進行**修整。
5、潤滑系統采用油霧潤滑，壓縮空氣將產生的油霧送至主軸箱內，實現對主軸、軸承等運動零部件的潤滑。
6、機床配置吸塵器，并實現磨削和吸塵同步進行。
7、電氣系統
(1)布線整齊，結構合理，散熱性強。
(2)電氣系統適應機床工作環境。

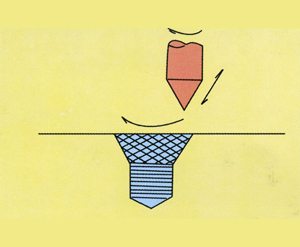

中心孔切削表面呈交叉網紋?

若工件固定磨削軌跡由主軸自轉、主軸繞中心孔軸線公轉和主軸沿中心孔錐面作往復移動三種運動組成。

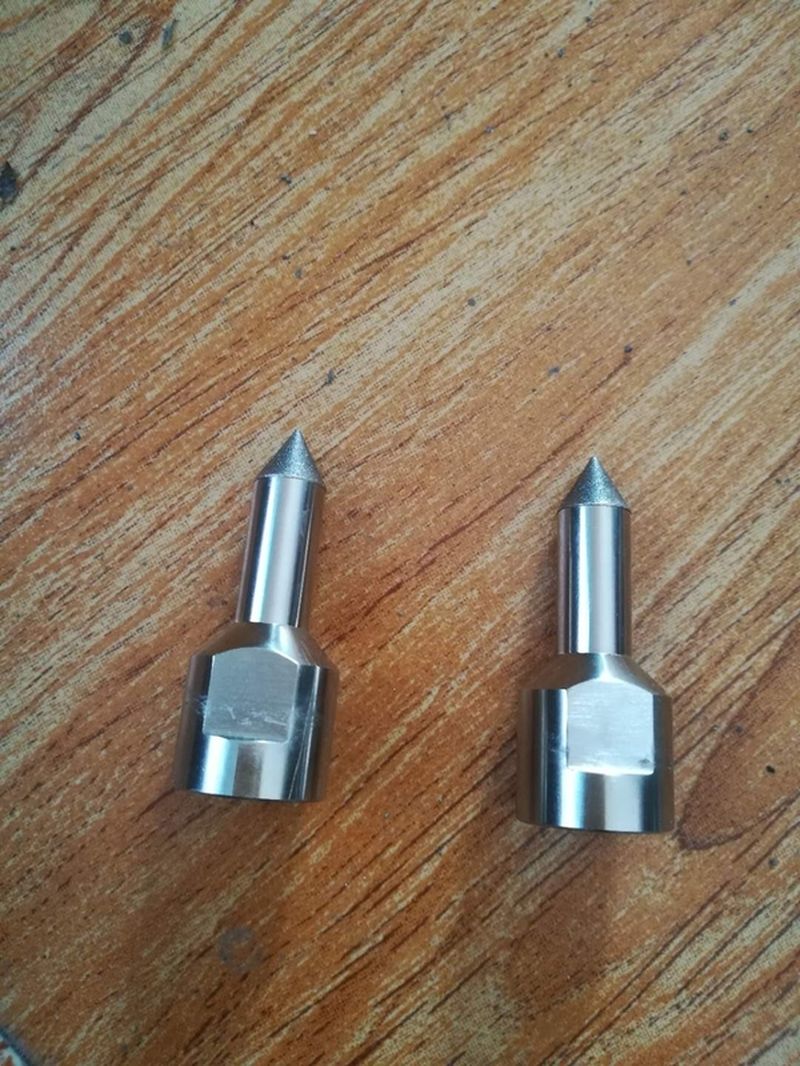

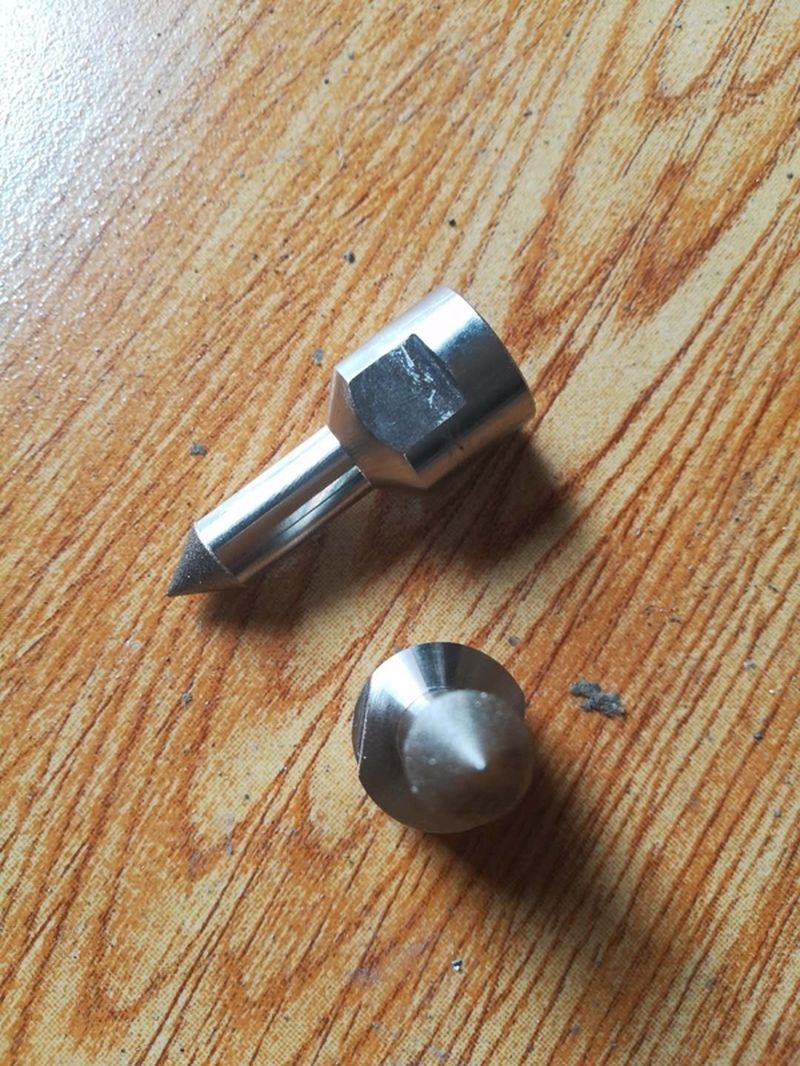

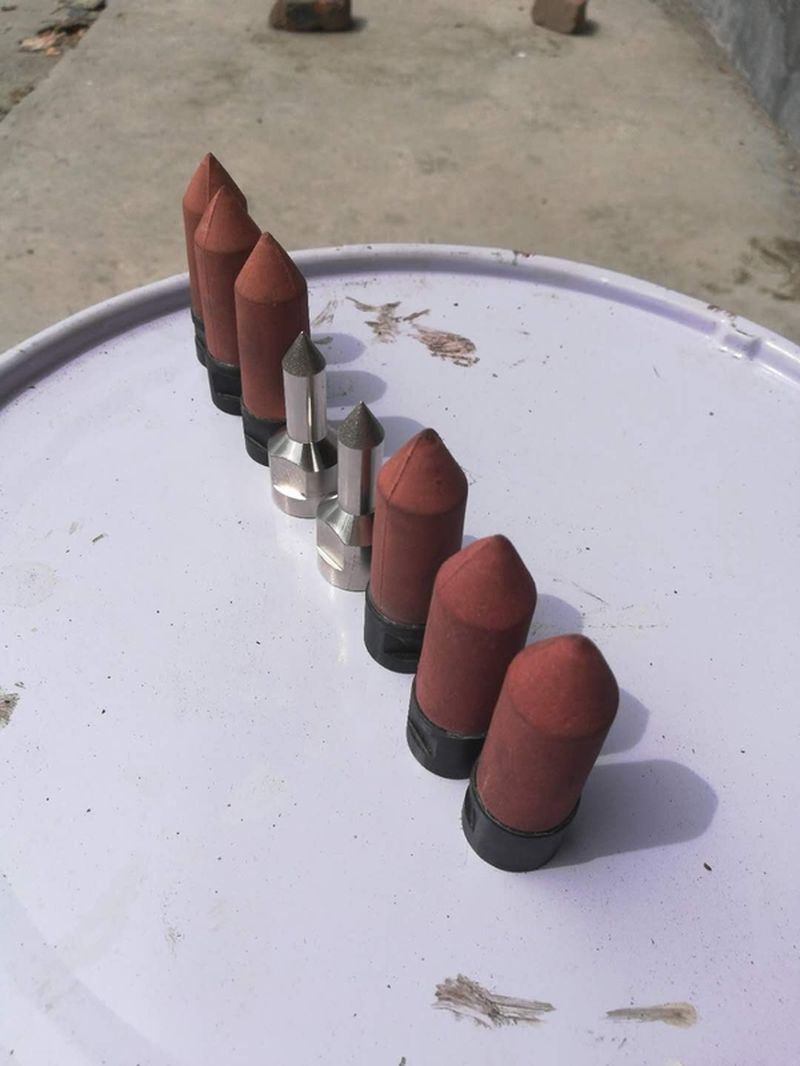

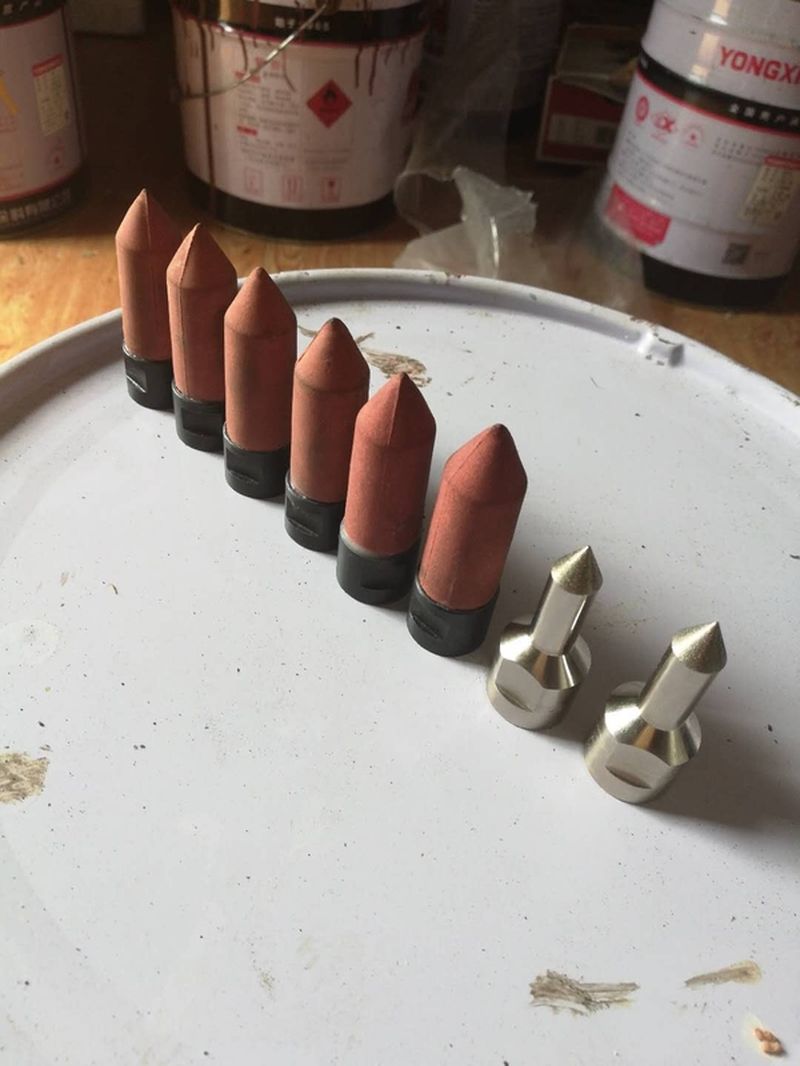

砂輪錐面母線修整

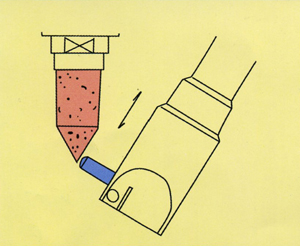

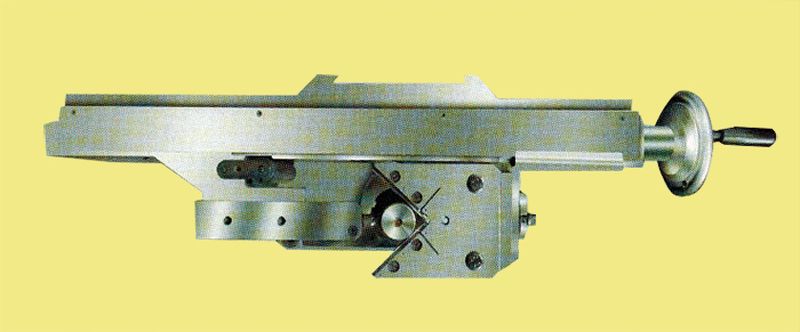

　擺動式砂輪修整器，金剛筆沿砂輪錐面母線移動同時以與砂輪中心成30°交線為中心進行擺動，以減少修整誤差。

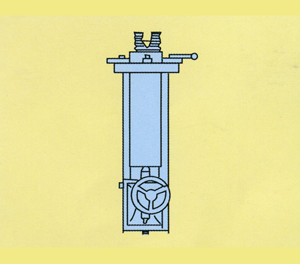

工件自動定心

?

?

　　1、磨削時工件可固定亦可旋轉

　　2、可加工旋轉體，亦可加工非旋轉體

?

定位方式多種

?

1、下端中心孔上端外圓定位

2、兩端均以中心孔定位

3、工件三爪式定位
